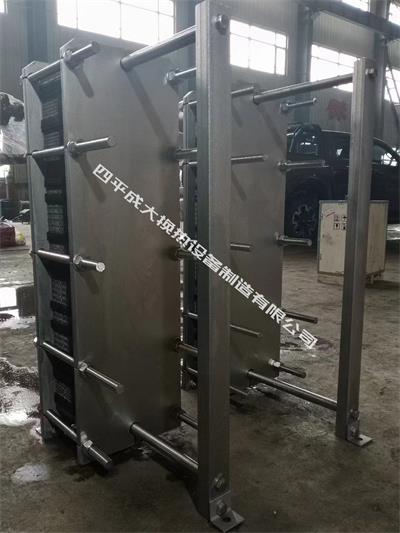

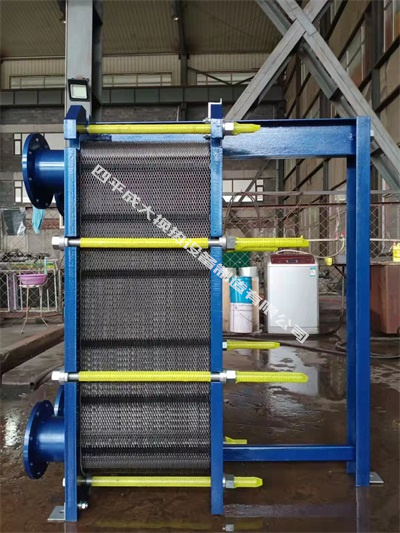

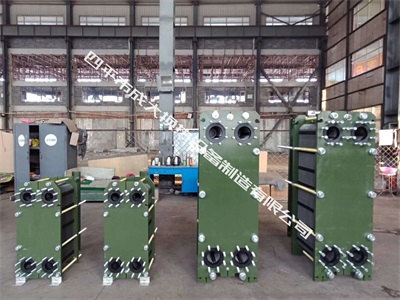

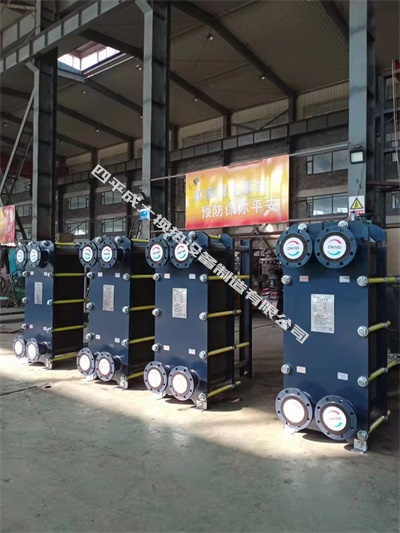

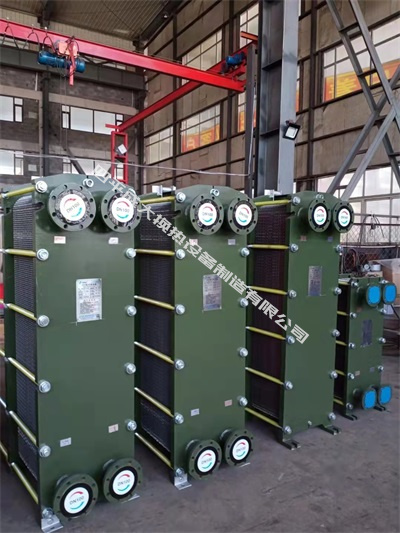

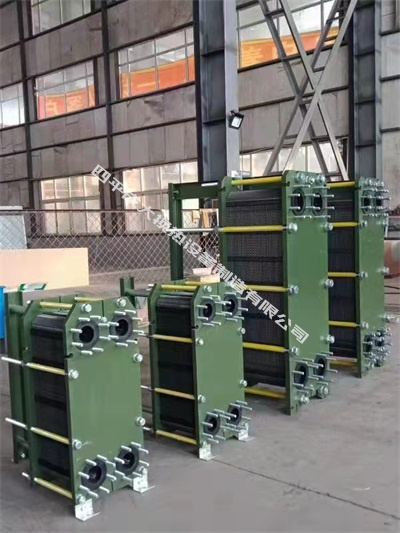

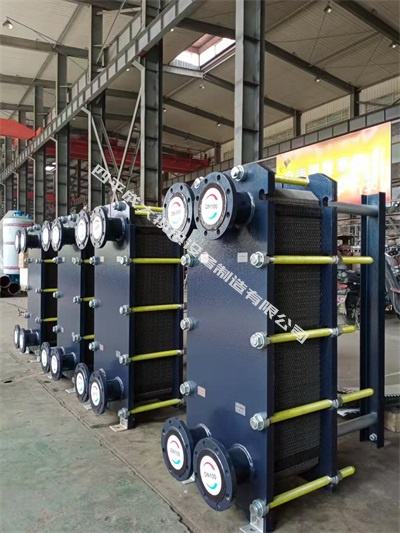

一、产品概述
        板式换热器宽泛利用于供热、沐浴、空调、冶金、液压、化工、造药、食品等领域。
        板式换热器是目前各类换热器中换热效能高的一种换热器，它占用空间幼，装置拆卸方便。

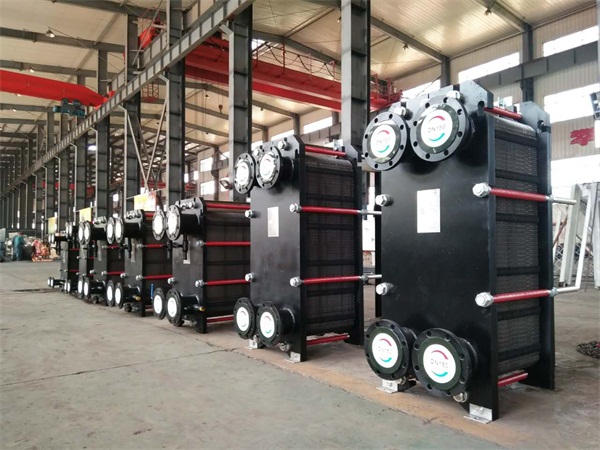

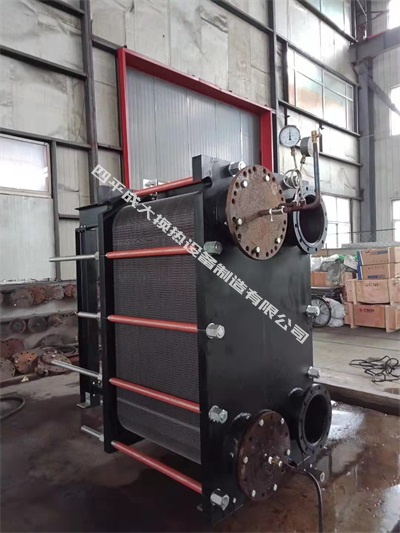

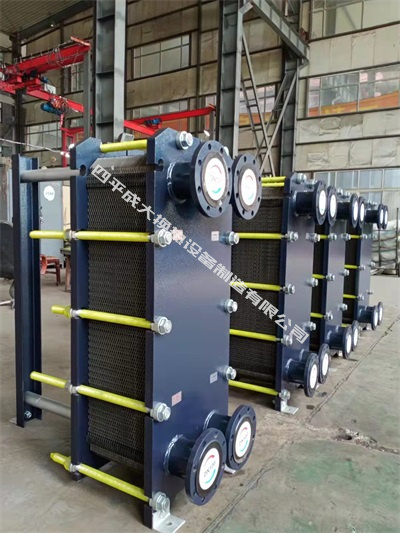

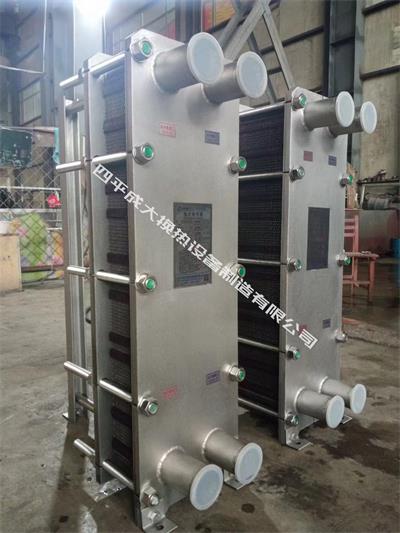

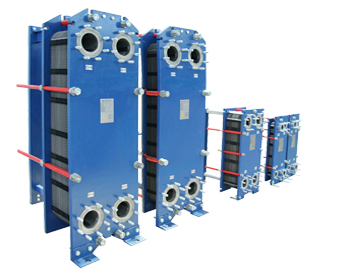

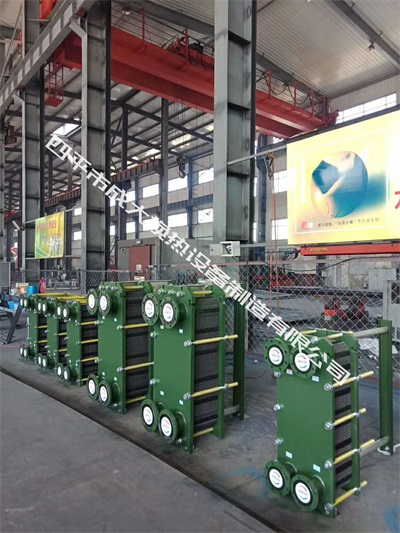

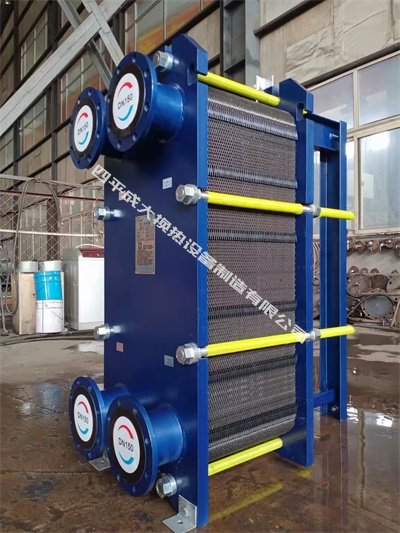

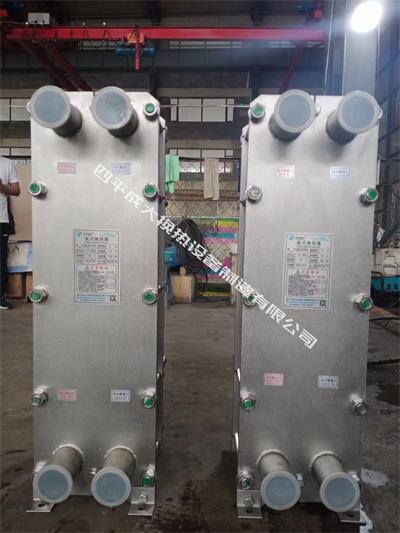

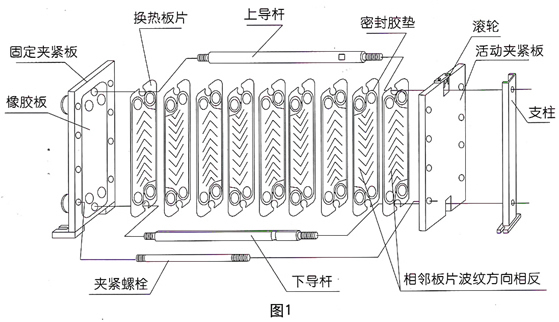

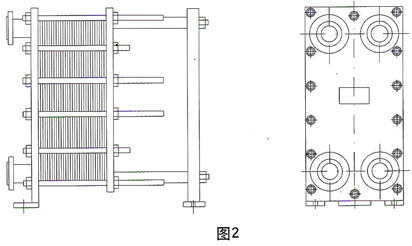

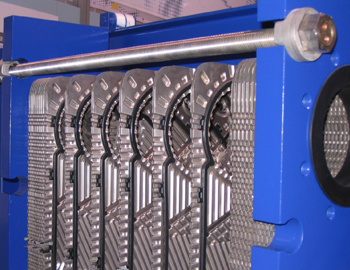

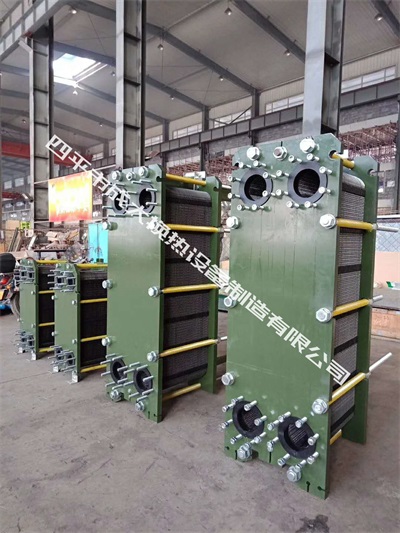

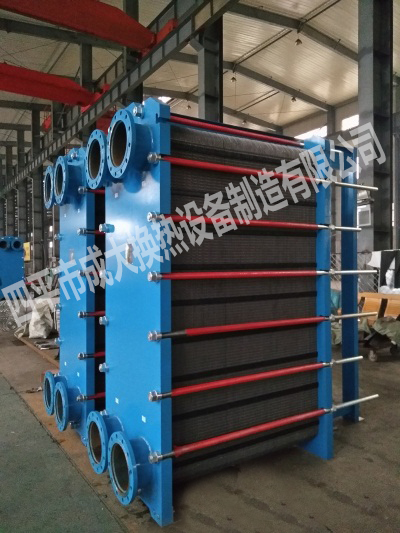

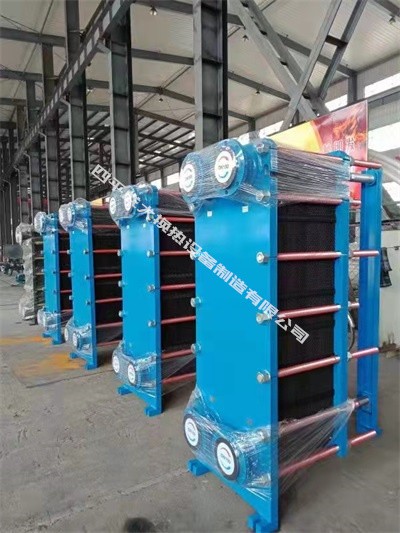

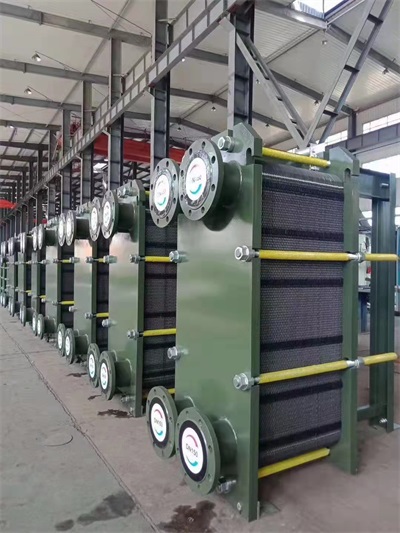

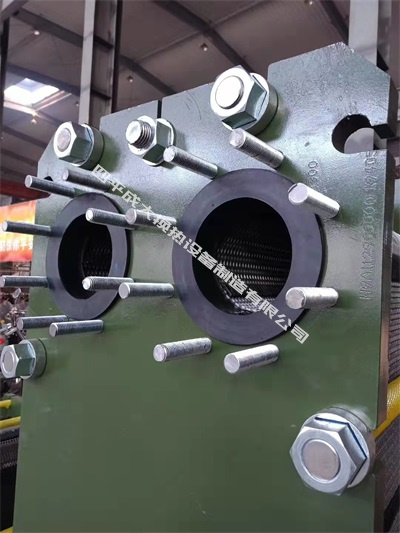

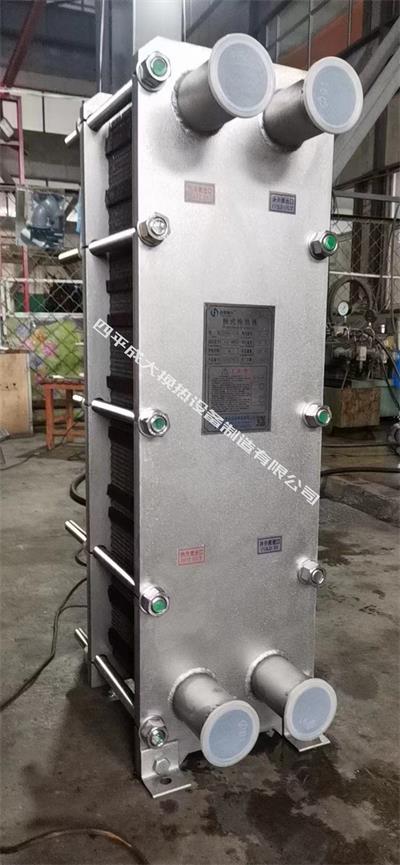

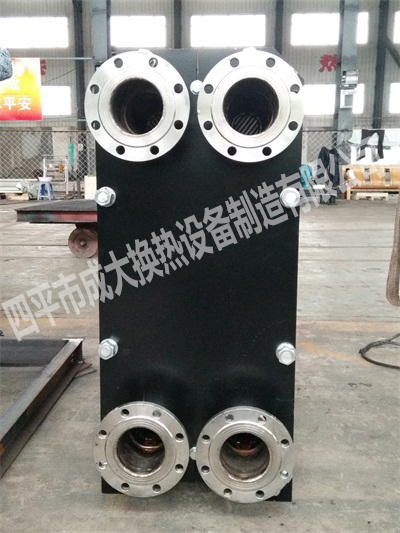

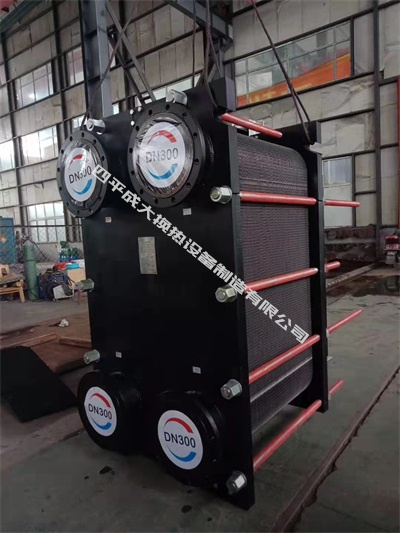

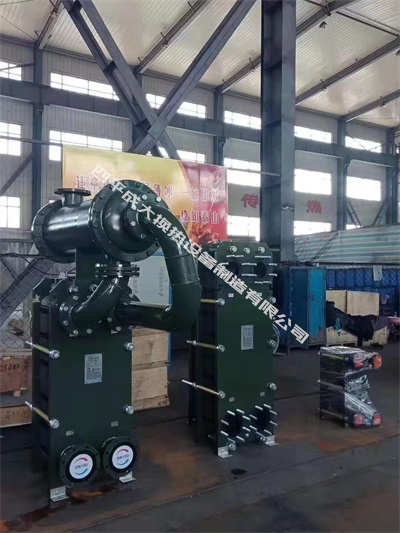

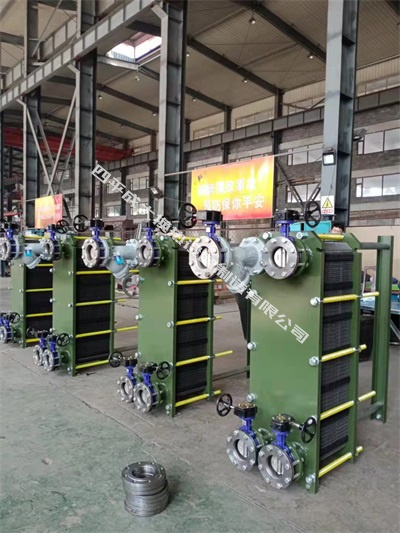

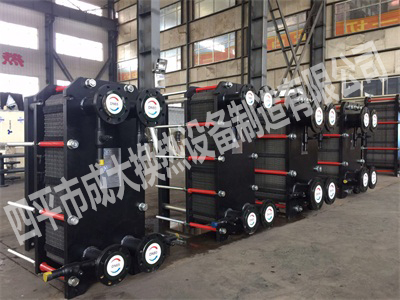

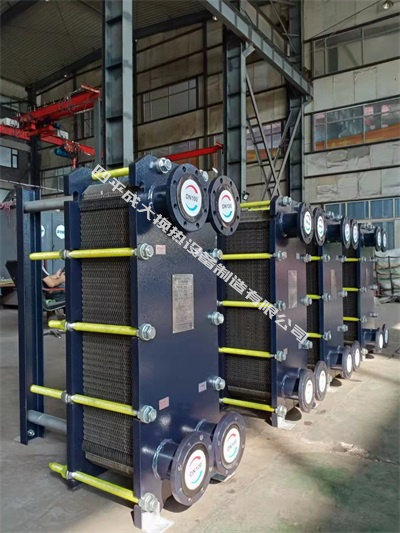

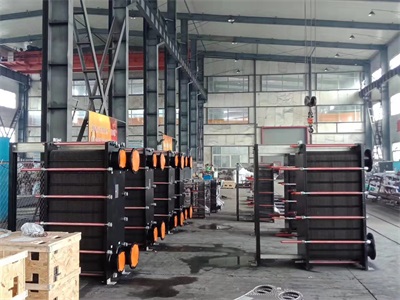

        板式换热器的结构分化如图1，产品表型如图2，重要部件是由换热板片、密封胶垫、夹紧板、导杆、夹紧螺栓组成；蝗劝迤怯刹恍飧职逖乖斐尚，它上面开有4个流路孔，中部压成人字形波纹，周围压有密封槽。密封槽内粘有密封胶垫；蝗劝迤ü降几硕ㄎ欢云，两夹紧板通过夹紧螺栓将各板片压紧，从而形成换热器内腔换热流路。相邻换热板片的人字形波纹方向装置时相反，接触点彼此相互支持。人字形波纹和这些支持点使流体介质在其内部流动时充分形成湍流，这是板式换热器拥有很高换热效能的重要原因。另表换热板片厚度较薄，导热热阻较幼，板片两侧的流体介质流动散布较为平衡，也使得传热较为充分。

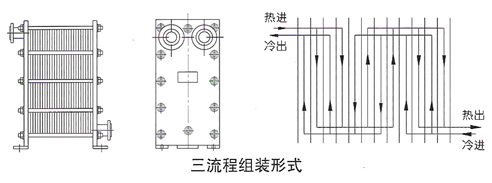

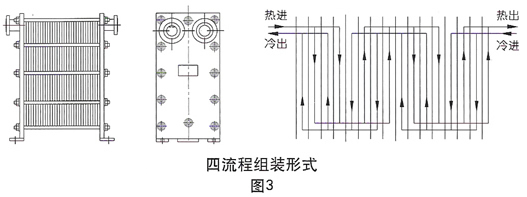

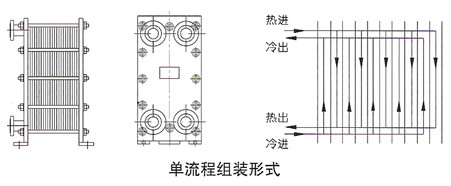

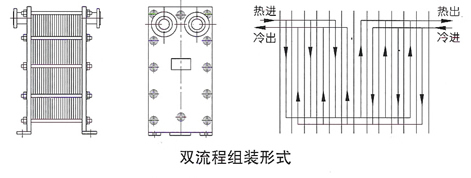

        板式换热器凭据介质的温差和流量，能够装配成单流程、双流程、三流程以及多流程的大局。单流程是指介质在换热器内流过一个流程，双流程是指介质在换热器内折返流过两个过程，顺次类推，各类流程的表形图和其流程示意图如图3。当选取多流程时，换热器的四个接口就不能在统一侧的夹紧板上，进出口要位于前后两个夹紧板上。

        通常类似于水粘度较低的介质在换热流路内的均匀流速为0.4m/s较为适合，流速过大，则阻力也大；流速过幼，流路内流体流动不易形成湍流，易形成死区，换热成效不好。因而应凭据介质流量的大幼来选择流程数，使换热流路内的流速靠近0.4m/s。 以获得换热成效。对于类似于液压油粘度较高的介质，流速应减幼，0.3m/s较为相宜。当流量较幼时，可增长流程数来提高流速。例如当所确定的换热面积在表中所对应的流量比使用的流量大一倍时，选取双流程组装大局，换热流路内的流速就可增长一倍达到相宜的流速。两个流路凭据流量的分歧可选取不相称的流程数。流程数增长，阻力也会相应增长。对于用蒸汽加热的换热器，蒸汽一侧通常应装成单流程的大局，以利于蒸汽的充分进入和冷凝水的顺利排出。

二．板式换热器的类型
        目前我公司出产的板式换热器重要有BR型、BRB型（BRB型可简称为BB型）和BRV型。

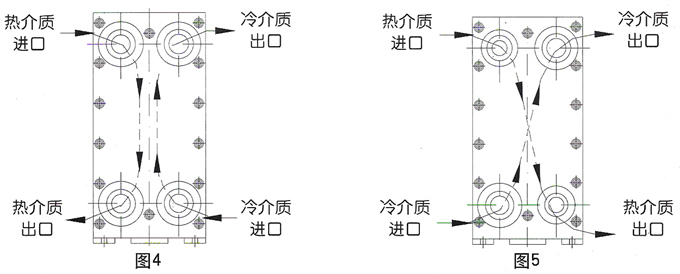

        BR型的特点是，换热板片和密封胶垫都是一样的，板片上四个流路孔的大幼一样，同种介质在一侧的两个流路孔进出，如图4，不能形成对角流动的大局，装配时相邻换热板片调转180°，使人字型方向相反。装配后两流路的横截流通面积一样。

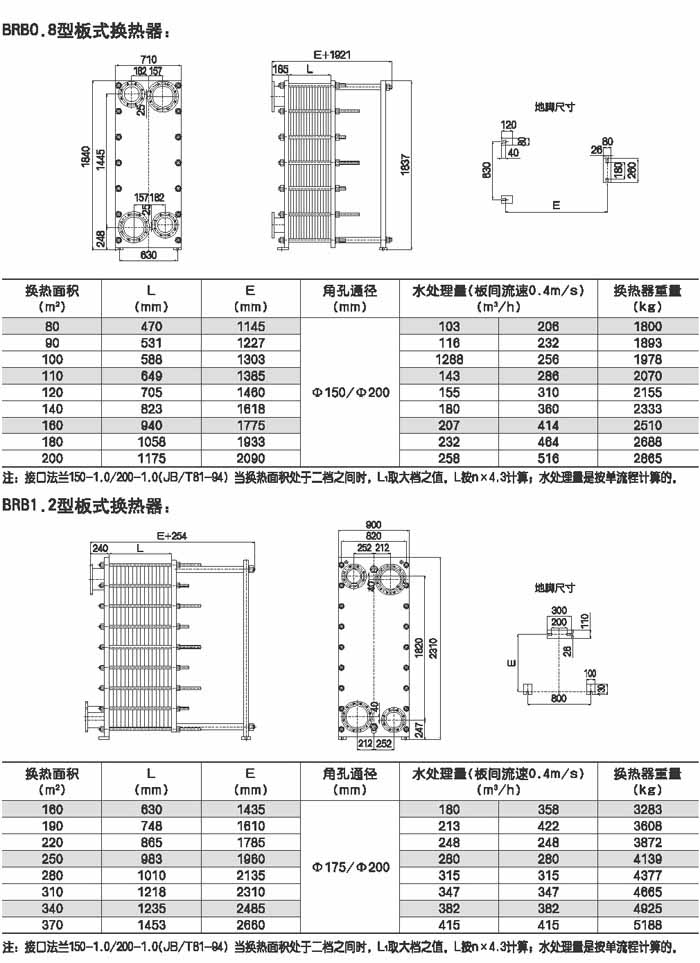

        BRB型的特点是，选取两种分歧的换热板片和胶垫（俗称A板A垫和B板B垫）。板片对角方位上是两个大流路孔，另表对角方位是两个幼流路孔，同种介质在对角流路孔进出，不能在同侧流路孔进出，如图5。两种板片的波纹截面状态也分歧，装配时两种板片交替叠放，装配后，由于两种板片波纹截面弧状彼此相反，对应大流路孔的板片波纹内腔形G22恒峰的流路截面；而对应幼流路孔的板片波纹内腔形成幼的流路截面，这就是BRB型不等流路截面的由来，两截面面积的比例大体为2：1. 当两种介质的流量分歧且大体为2：1且不易装配成双流程时，可选择该类型的换热器。它合用于幼区集中供热，通常一次网的热水流量较幼，二次网用户取暖供水的流量较大的场所。
        当两种介质的流量分歧且大体为2：1且不易装配成双流程时，可选择该类型的换热器。它合用于幼区集中供热，通常一次网的热水流量较幼，二次网用户取暖供水的流量较大的场所。

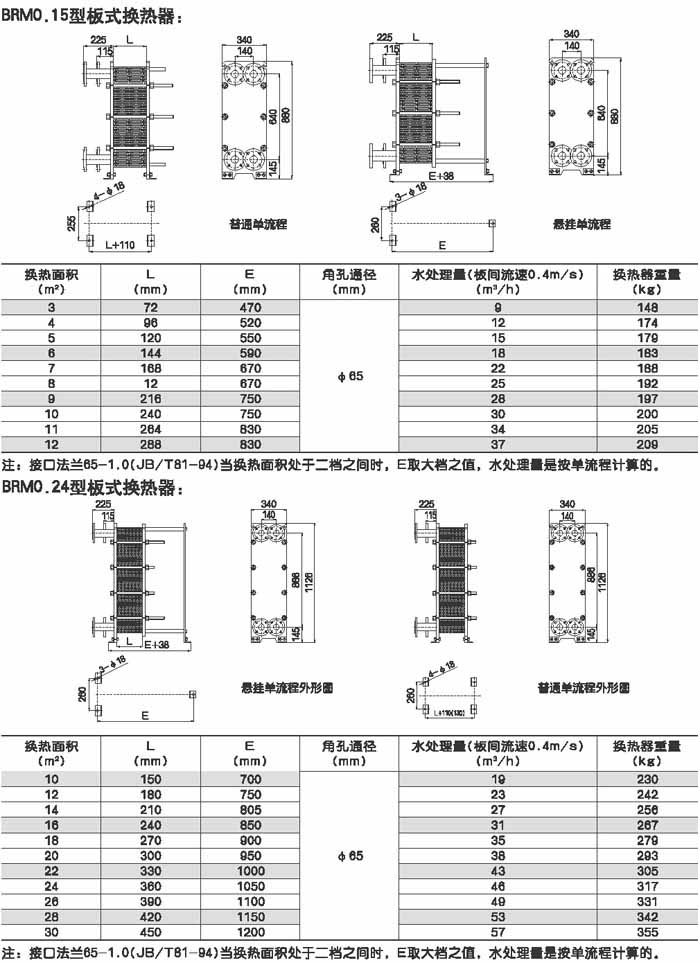

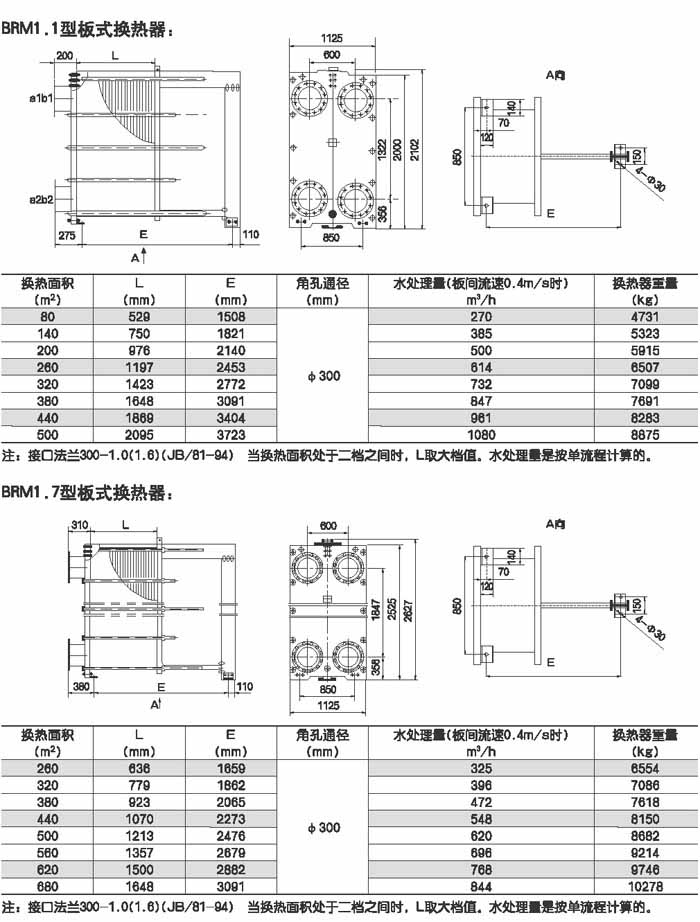

         BRM系列板型是我公司近两年凭据市场要求开发的板型，板片的进口分流区设计有流线疏导槽，拥有拉近分歧流路上的流动阻力差的作用，使得流体在板片换热区域均匀散布，从而预防了流量分配不均匀和流动死角所带来的换热效能降落，点蚀和结垢等短处。对于宽度较大的板片，海增长了顺等势线均压槽，从而形成了流线疏导槽和顾等势线均匀槽交叉，形成阻力很幼的巧克力块导流区，拥有进口分流区。在同类型板型中阻力幼。

     BRM系列中每种板型板片角杜字有大幼角度两种，能够进行以下三种分歧组合，可实现热混合设计，保障高传系数的同时又拥有较幼的流体阻力。
  四角机械互锁结构，装配过程自动定位，节约功夫。并具能提高换热器的整体强度。

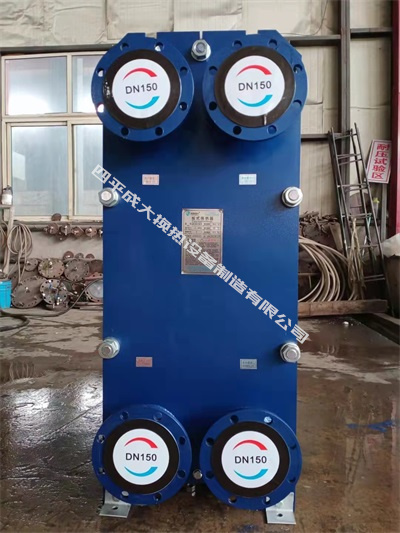

  角孔直径DN150以上的板式换热器选取五点金属定位系统，上导杆三点，能够预防板片高低移动，下导杆的两点既能够限度板片左右移动，又保障拆装后齐全复位。加上四角定位结构保障垫片密封正确，耽搁板片使用寿命，五点定位克服了圆横梁定位不能赔偿板片热胀冷缩并行的弊端，改善了工况领域．

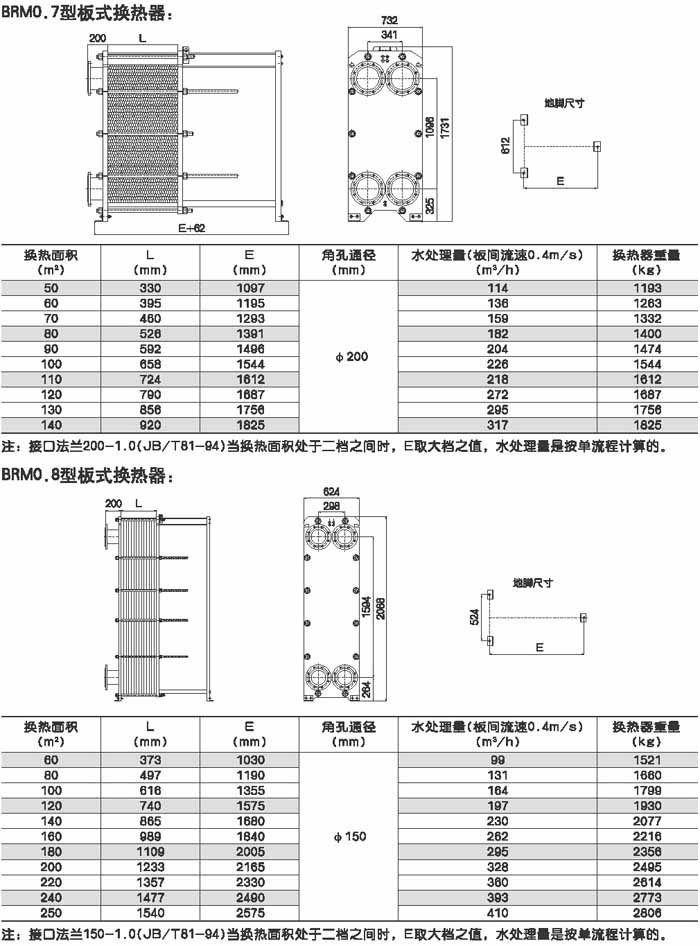

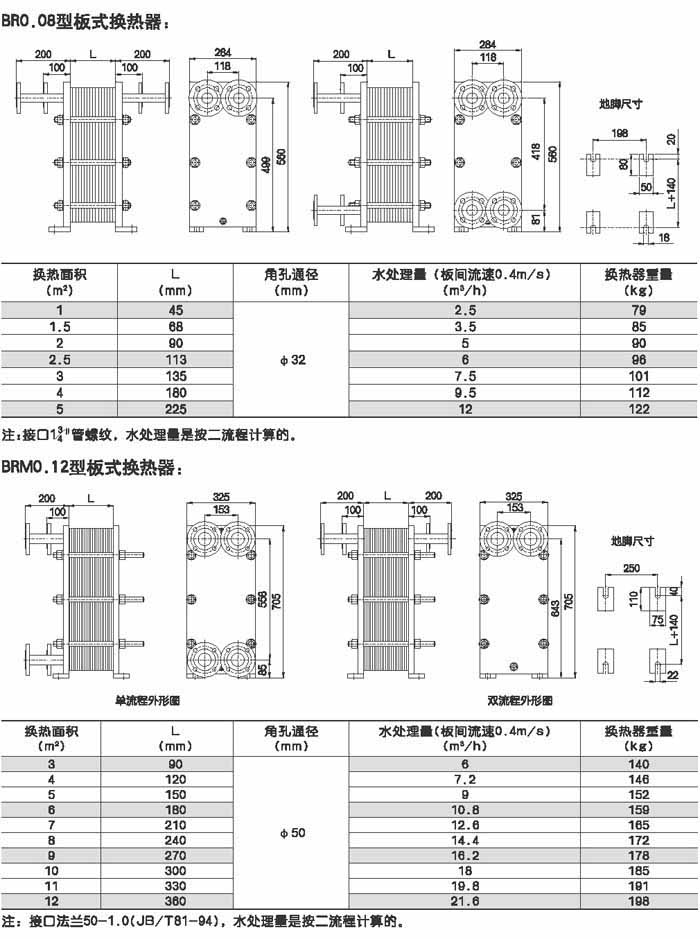

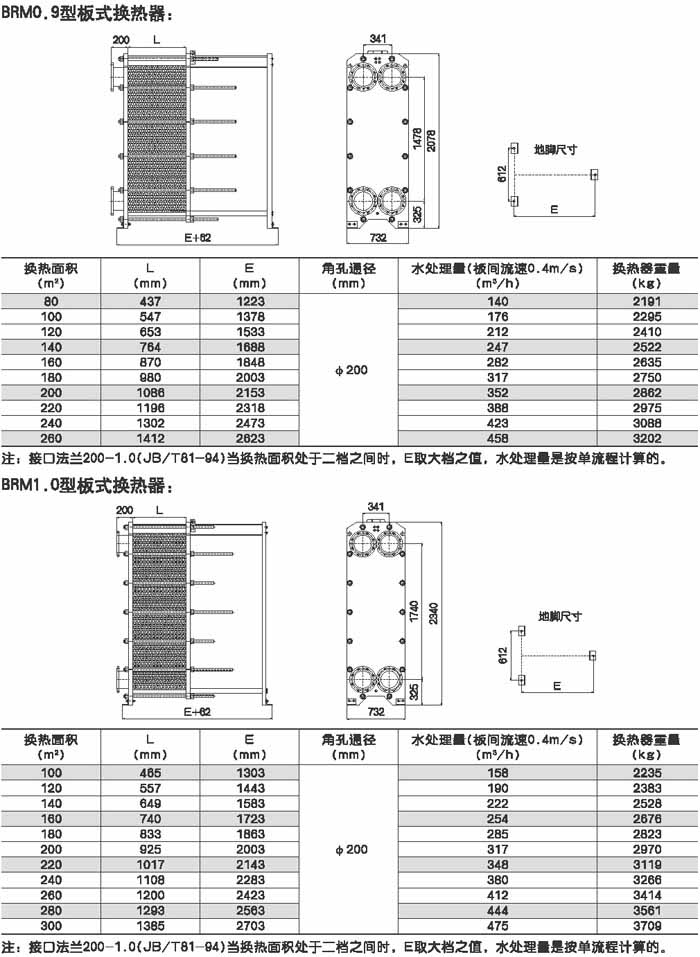

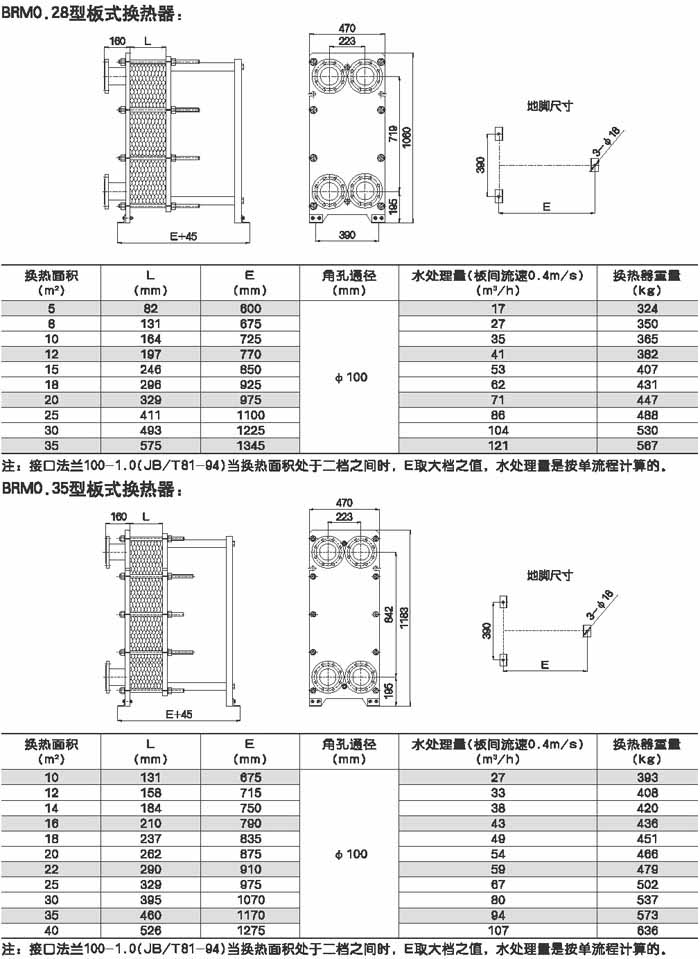

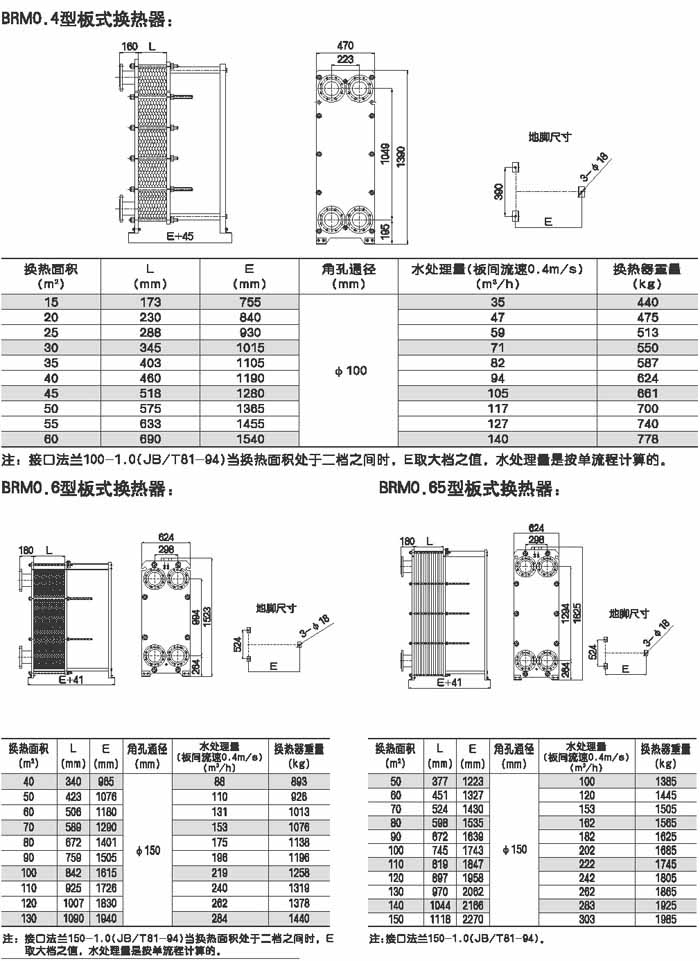

    BRMO．0是指单片换热板片的有效换热面积为0．g平方米，其它型号的意思一样。选择某种型号选取分歧数量的换热板片就可组装成所需换热面积的换热器。

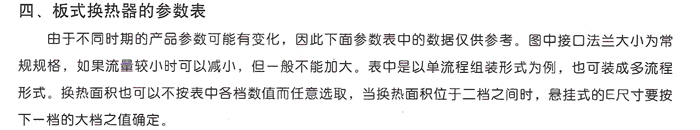

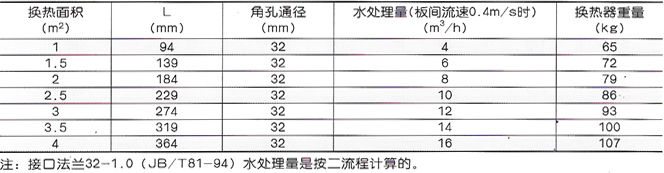

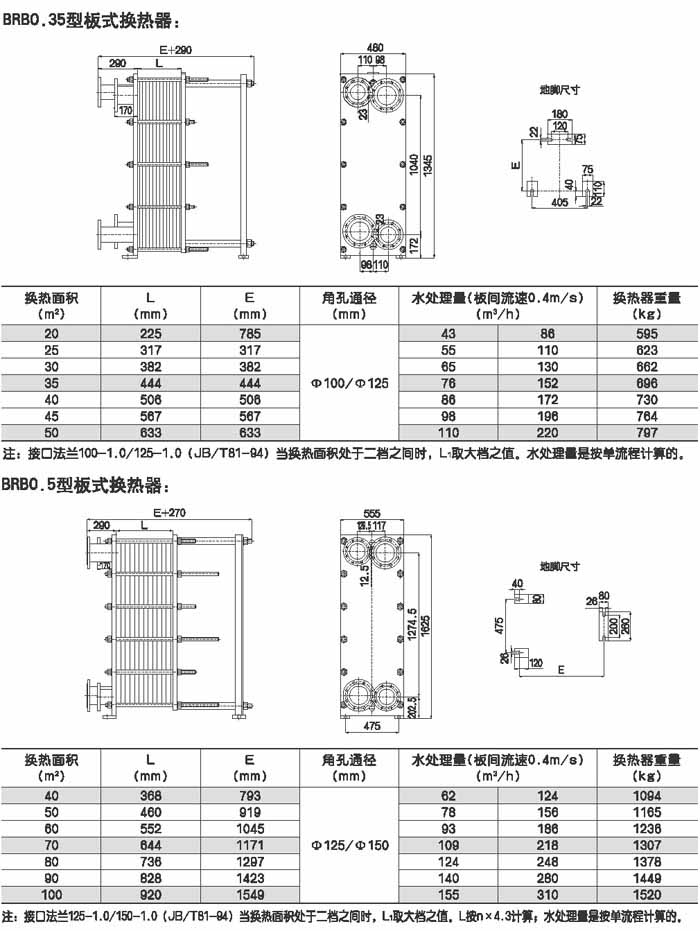

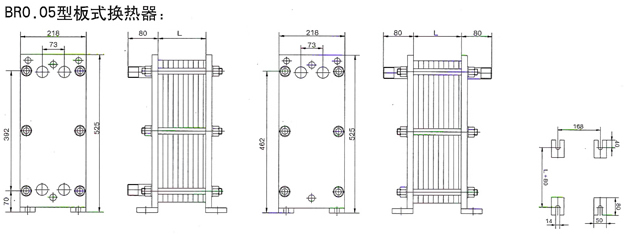

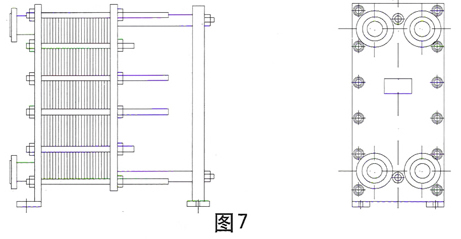

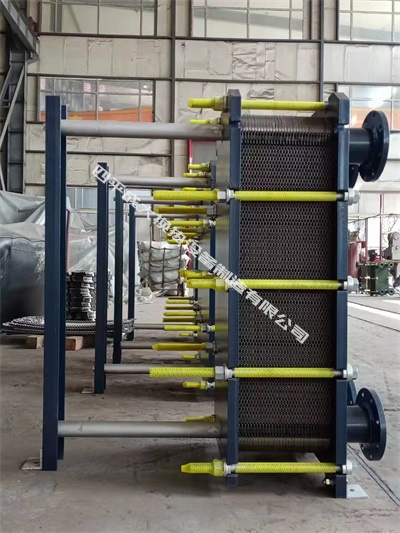

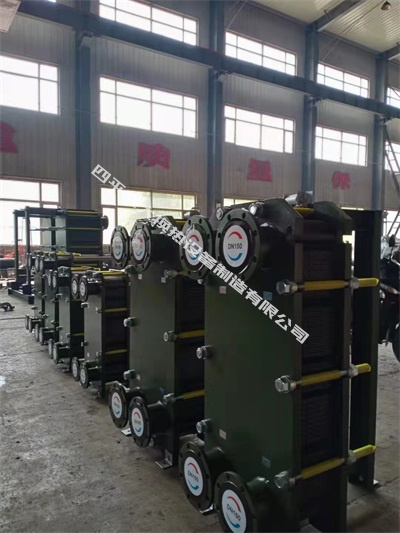

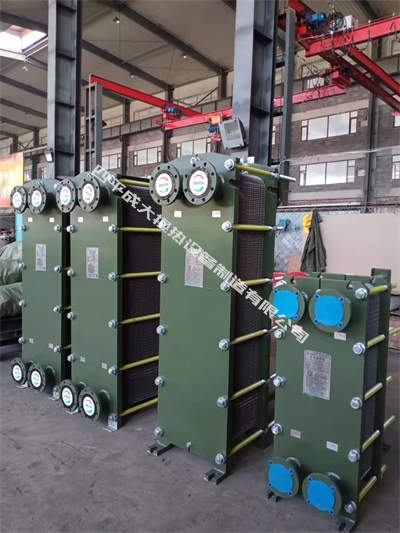

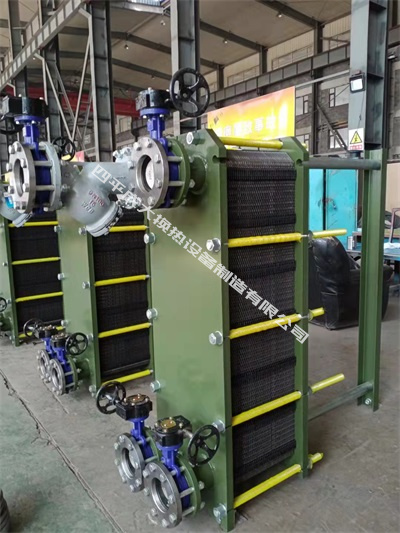

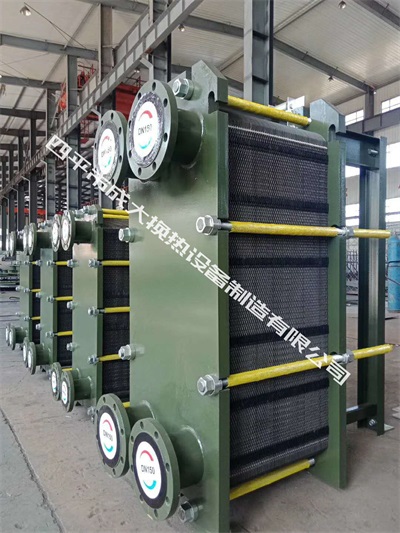

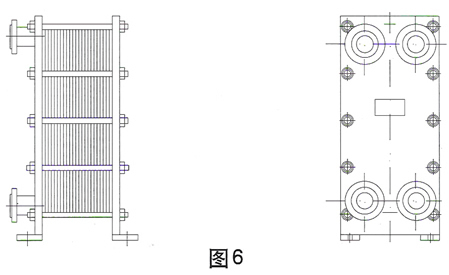

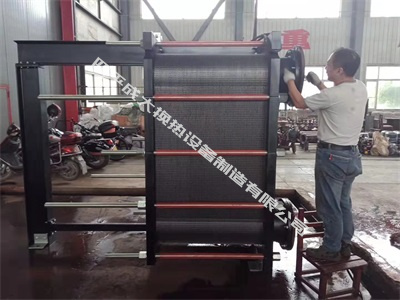

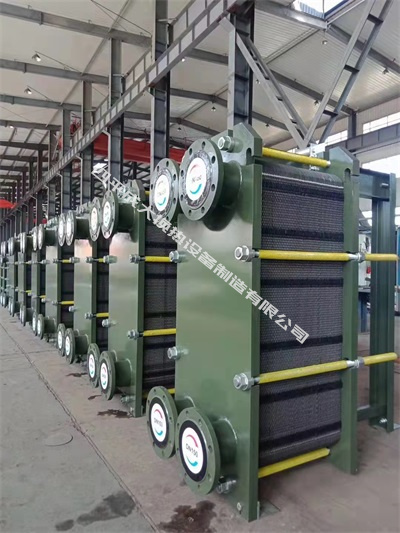

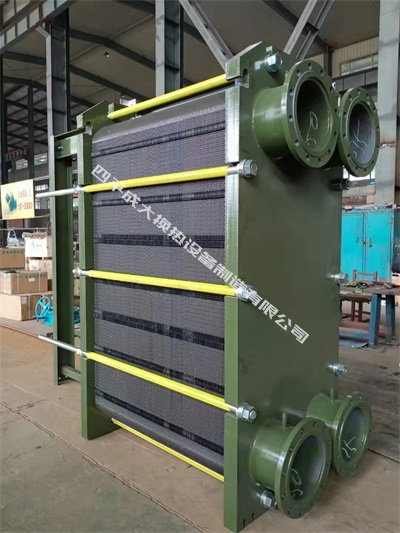

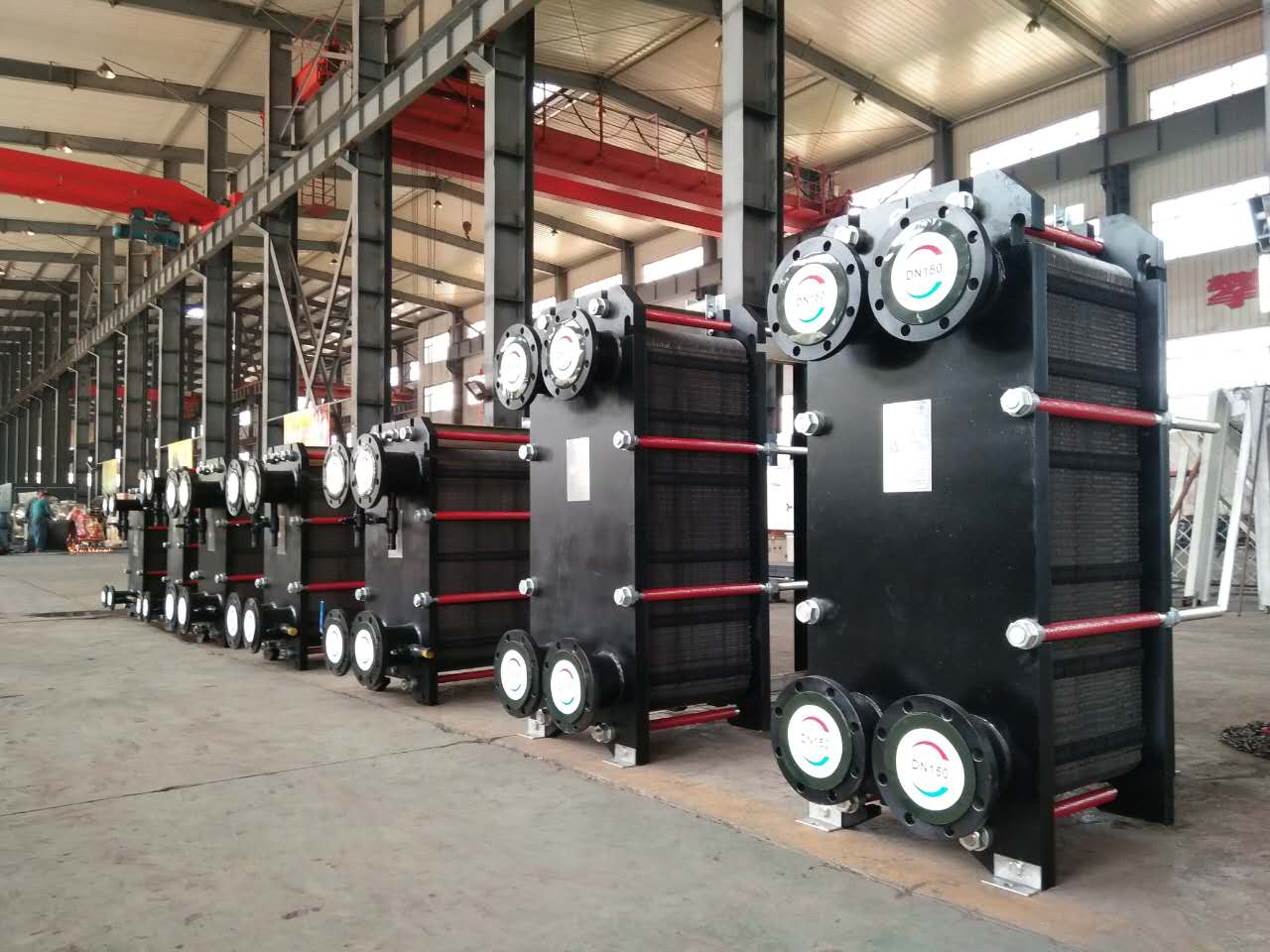

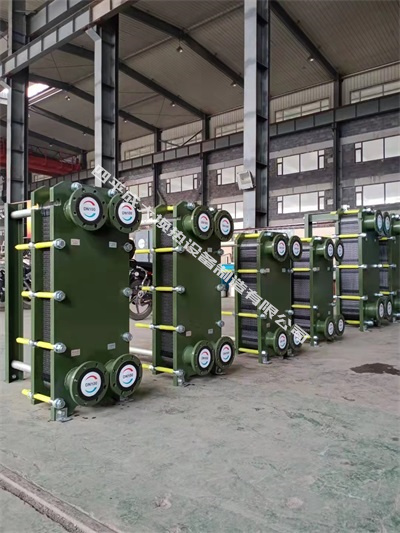

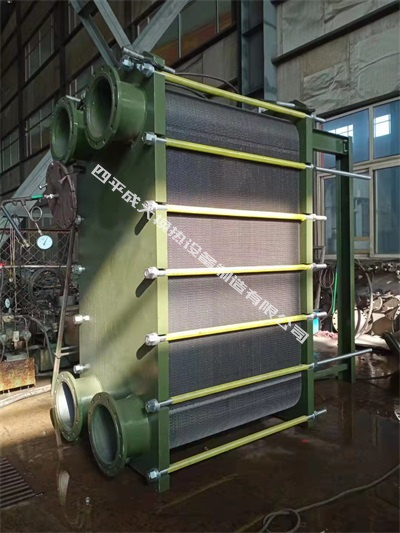

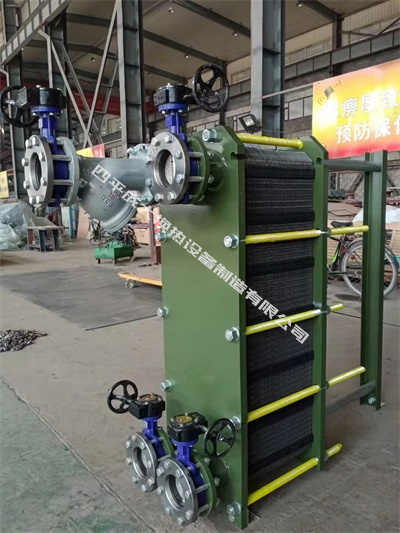

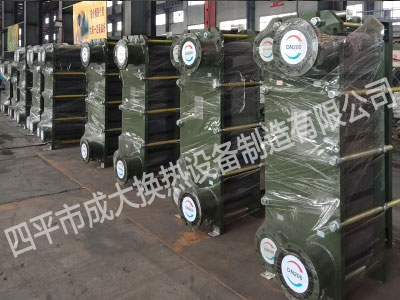

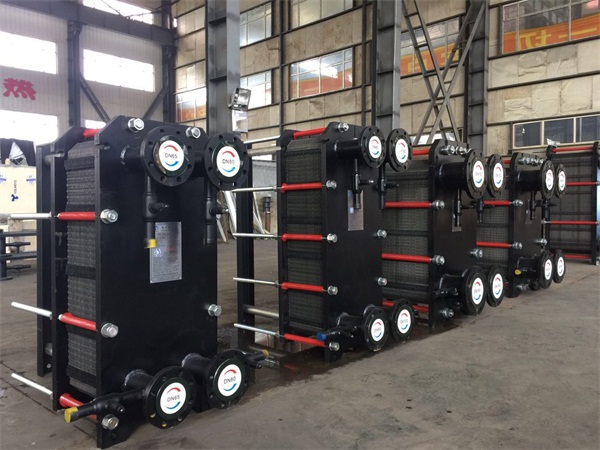

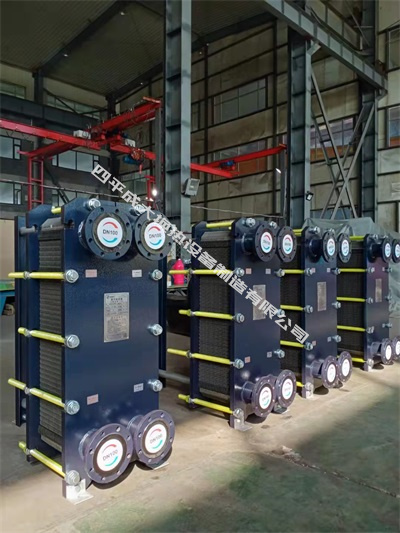

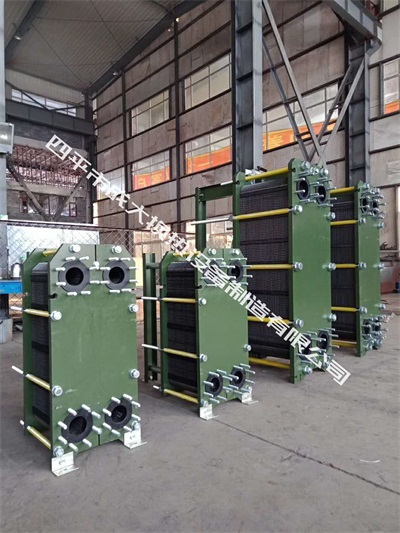

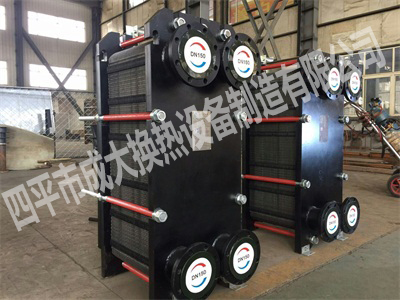

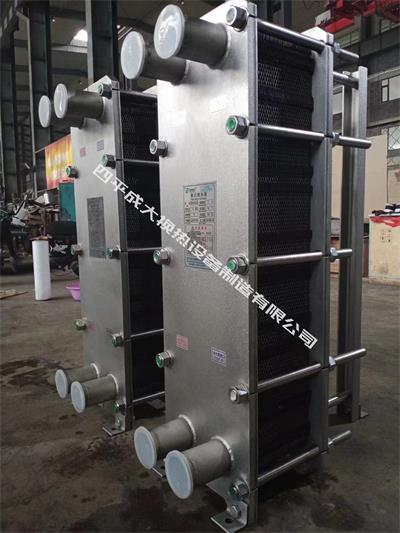

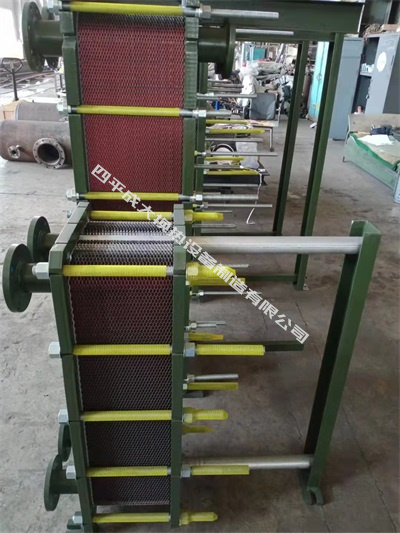

  板式换热器在装配大局上又可分为不悬挂式（图6）和悬挂式（图7），不悬挂式换热器不带支柱，地脚板直接焊在二个夹紧板的下端，它适于沉量较幼的幼型号的换热器，以便在拆装时能转移。悬挂式换热器带有支柱，它拆装时可在原位不动，活动夹紧板和换热板片悬挂在上导杆上，能够移动，换热板片能够拆下和装上，较大型号的换热器通常选取悬挂式的，以便于拆装维建。

        换热板片的材质通常为SUS304（0Cr19Ni9），特定可为SUS316L（00Cr17Ni14Mo2）,SUS316L耐侵蚀机能比SUS304好．这类不锈钢资料通常不耐用含氯离子较高的介质。

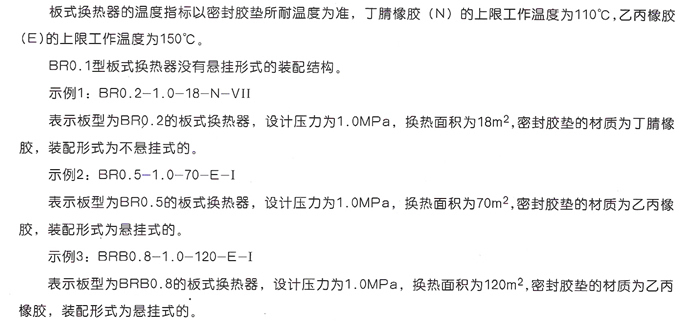

        密封胶垫的材质分为丁腈橡胶和乙丙橡胶两种，丁腈胶垫耐热温度的上限为110℃，耐油和水；乙丙胶 垫耐热温度的上限人150℃，耐蒸汽和水。
        换热器的其它金属资料的材质通常为碳钢。
        板式换热器的设计压力通常为1.0MPa。

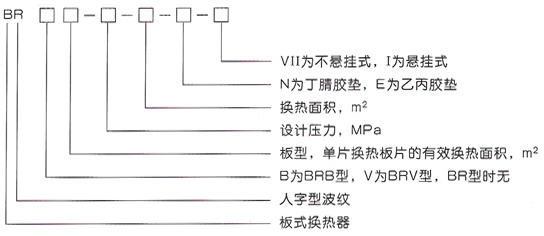

三、板式换热器型号的暗示步骤
        我公司出产的板式换热器依照 GB16409-1996 《板式换热器》进行设计、造作和检验，代号也按其尺度划定来暗示。
